Проектирование акустики для храмов - сложная инженерная задача, требующая одновременно учитывать архитектуру здания, физические законы распространения звука, особенности таинства богослужения и требования к разборчивости речи. В отличие от концертного зала, театра или многофункционального пространства, храмовая акустика во многом формируется самой архитектурой: высотой сводов, куполами, колоннами, нишами, каменными и оштукатуренными поверхностями, а также большим внутренним объёмом помещения.
Поэтому задача системы звукоусиления в церкви состоит не просто в том, чтобы сделать звук громче. Главная цель - обеспечить прихожанам разборчивую, естественно воспринимаемую речь при минимальном вмешательстве электроакустической системы в интерьер храма. В этой статье рассказываем, как это сделать по науке.
Поэтому задача системы звукоусиления в церкви состоит не просто в том, чтобы сделать звук громче. Главная цель - обеспечить прихожанам разборчивую, естественно воспринимаемую речь при минимальном вмешательстве электроакустической системы в интерьер храма. В этой статье рассказываем, как это сделать по науке.
Особенности акустики храмов
Православные храмы относятся к наиболее сложным с акустической точки зрения помещениям. Значительная высота, куполообразные своды, большое количество твёрдых отражающих поверхностей и практически полное отсутствие традиционных звукопоглощающих материалов приводят к продолжительной реверберации, выраженной гулкости и снижению разборчивости речи.
В таких условиях повышение громкости само по себе не решает проблему. Напротив, слишком мощная акустическая система с широкой диаграммой направленности может дополнительно искажать голос: значительная часть энергии будет попадать на своды, стены и купол, после чего возвращаться к слушателю в виде многочисленных отражений (эха).
В результате прямой звук от громкоговорителя смешивается с поздними отражениями, и отдельные слоги речи начинают маскировать друг друга. Особенно заметно это на расстоянии от источника и в зонах, где прямой звук существенно слабее реверберационного поля.
Поэтому при проектировании звука в храме ключевое значение имеет не только звуковое давление, но и отношение прямого звука к отражённому. Чем больше полезной акустической энергии направляется непосредственно в зону прихожан и чем меньше её попадает на стены, своды и купол, тем выше потенциальная разборчивость речи.
Именно поэтому современные системы озвучивания храмов часто строятся на основе звуковых колонн и колонных массивов с контролируемой вертикальной направленностью, дополненных компактными точечными громкоговорителями в сложных или удалённых зонах. Такой подход позволяет уменьшить количество нежелательных отражений и добиться более равномерного звукового покрытия.
В таких условиях повышение громкости само по себе не решает проблему. Напротив, слишком мощная акустическая система с широкой диаграммой направленности может дополнительно искажать голос: значительная часть энергии будет попадать на своды, стены и купол, после чего возвращаться к слушателю в виде многочисленных отражений (эха).
В результате прямой звук от громкоговорителя смешивается с поздними отражениями, и отдельные слоги речи начинают маскировать друг друга. Особенно заметно это на расстоянии от источника и в зонах, где прямой звук существенно слабее реверберационного поля.
Поэтому при проектировании звука в храме ключевое значение имеет не только звуковое давление, но и отношение прямого звука к отражённому. Чем больше полезной акустической энергии направляется непосредственно в зону прихожан и чем меньше её попадает на стены, своды и купол, тем выше потенциальная разборчивость речи.
Именно поэтому современные системы озвучивания храмов часто строятся на основе звуковых колонн и колонных массивов с контролируемой вертикальной направленностью, дополненных компактными точечными громкоговорителями в сложных или удалённых зонах. Такой подход позволяет уменьшить количество нежелательных отражений и добиться более равномерного звукового покрытия.
Почему в храме особенно важна направленность акустической системы
Традиционная двухполосная акустическая система может иметь достаточно широкую диаграмму направленности как по горизонтали, так и по вертикали. В концертном зале такая характеристика зачастую удобна, однако в храме широкое вертикальное раскрытие может оказаться нежелательным.
Если громкоговоритель установлен на колонне или стене на высоте нескольких метров, часть его энергии при широкой вертикальной дисперсии неизбежно будет направлена:
Звуковая колонна работает иначе. Несколько динамических излучателей располагаются вертикально и совместно формируют диаграмму направленности, которая обычно заметно уже в вертикальной плоскости, чем у обычной точечной акустической системы.
Если громкоговоритель установлен на колонне или стене на высоте нескольких метров, часть его энергии при широкой вертикальной дисперсии неизбежно будет направлена:
- вверх - в купол и своды;
- вниз - в пол;
- в боковые стены и архитектурные элементы;
- вне фактической зоны расположения слушателей.
Звуковая колонна работает иначе. Несколько динамических излучателей располагаются вертикально и совместно формируют диаграмму направленности, которая обычно заметно уже в вертикальной плоскости, чем у обычной точечной акустической системы.

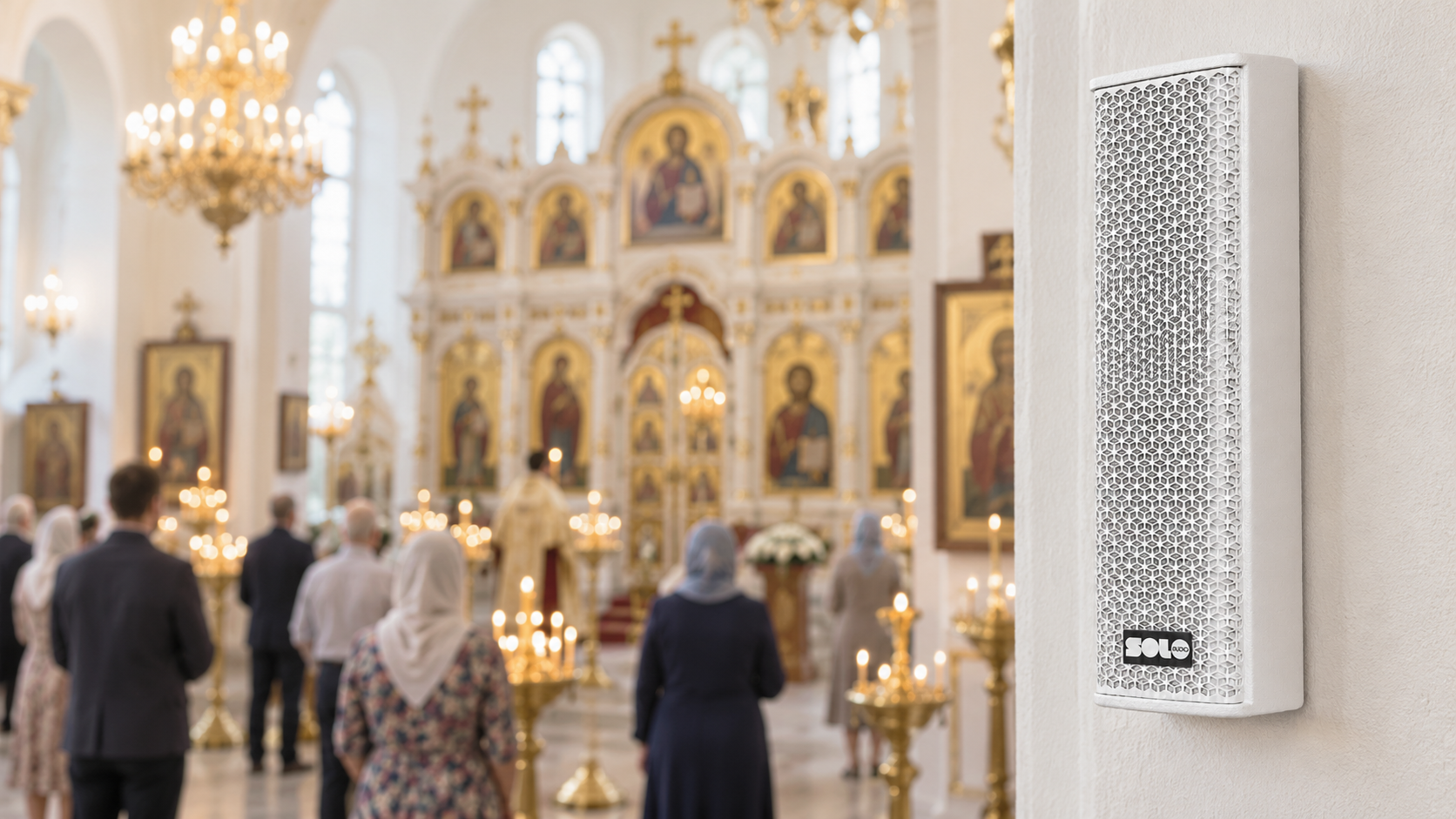

Звуковые колонны Soloaudio подходят для инсталляции в помещении и на улице.
Это позволяет направить большую часть энергии вдоль зоны слушателей и уменьшить возбуждение акустически активных поверхностей помещения.
При этом следует учитывать, что диаграмма направленности конкретной модели зависит от длины массива, количества излучателей, частоты, расстояния между динамиками и применяемой DSP-обработки. Поэтому выбор колонны только по мощности или внешним габаритам технически некорректен.
При этом следует учитывать, что диаграмма направленности конкретной модели зависит от длины массива, количества излучателей, частоты, расстояния между динамиками и применяемой DSP-обработки. Поэтому выбор колонны только по мощности или внешним габаритам технически некорректен.
Основные принципы проектирования акустики храмов
Естественная акустика остаётся приоритетным фактором при проектировании храмовых пространств. Геометрия здания, его объём и свойства внутренних поверхностей определяют акустическое поведение помещения ещё до установки электронного оборудования.
К основным принципам относятся:
К основным принципам относятся:
Правильный выбор объёма помещения
В идеале на одного прихожанина должен приходиться объём около 4–6 м³. При слишком малом объёме характер естественной реверберации может оказаться недостаточным. А чрезмерно большой объём способствует увеличению времени реверберации и усложняет обеспечение разборчивости речи.
В идеале на одного прихожанина должен приходиться объём около 4–6 м³. При слишком малом объёме характер естественной реверберации может оказаться недостаточным. А чрезмерно большой объём способствует увеличению времени реверберации и усложняет обеспечение разборчивости речи.
Оптимальные геометрические пропорции
Соотношение длины, ширины и высоты влияет на характер отражений и распределение звуковой энергии. Для службы с преимущественно естественной акустикой максимальная длина помещения должна быть в пределах примерно 25–28 м.
Соотношение длины, ширины и высоты влияет на характер отражений и распределение звуковой энергии. Для службы с преимущественно естественной акустикой максимальная длина помещения должна быть в пределах примерно 25–28 м.
Работа с внутренней геометрией
Колонны, пилястры, мебель, декоративные элементы, ткани и другие элементы интерьера изменяют характер отражений и рассеяния звука. Это необходимо учитывать ещё на стадии архитектурного и акустического проектирования.
Колонны, пилястры, мебель, декоративные элементы, ткани и другие элементы интерьера изменяют характер отражений и рассеяния звука. Это необходимо учитывать ещё на стадии архитектурного и акустического проектирования.
Выбор отделочных материалов
Камень, мрамор, штукатурка, дерево, стекло и текстиль обладают разными коэффициентами звукопоглощения и по-разному влияют на частотную зависимость времени реверберации.
Камень, мрамор, штукатурка, дерево, стекло и текстиль обладают разными коэффициентами звукопоглощения и по-разному влияют на частотную зависимость времени реверберации.
Но в действующих храмах возможности изменения архитектурной акустики часто ограничены. Интерьер может иметь историческую или художественную ценность, а размещение предметов внутреннего убранства определяется церковными правилами. Поэтому задачи, которые в современном конференц-зале можно было бы решить акустическими панелями, звукопоглощающими потолками или изменением отделки, в храме нередко приходится решать преимущественно средствами электроакустики.
Звуковое оборудование для храмов

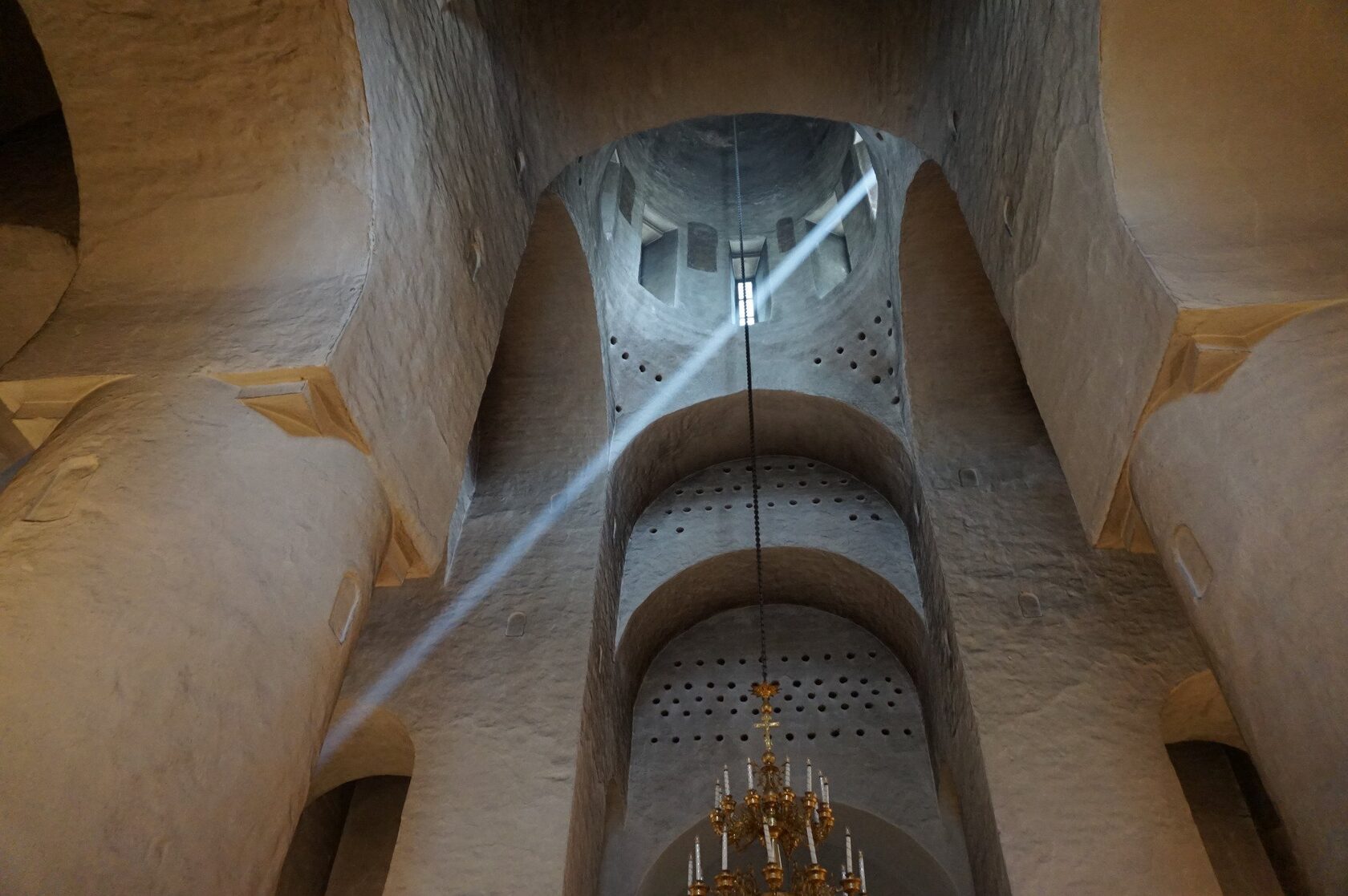

С 2011 года в Москве действует программа строительства «200 храмов». Многие современные культовые сооружения возводятся по типовым или упрощённым проектам, в которых традиционные методы управления акустикой могут использоваться в меньшей степени. В исторической храмовой архитектуре для формирования акустического поля применялись, в частности, голосники - керамические сосуды, встроенные в стены и работающие по принципу акустических резонаторов.
В современных зданиях подобные архитектурные решения встречаются значительно реже, поэтому при необходимости приходится использовать профессиональное звуковое оборудование: микрофоны, акустические системы, цифровые микшерные пульты, процессоры обработки сигнала и средства подавления акустической обратной связи.
Необходимость полноценной системы звукоусиления особенно возрастает при большой площади и высоте помещения, значительном количестве прихожан, сложной геометрии зала или невозможности изменить естественную акустику.
Отдельной задачей становится трансляция служб. Современная мультимедийная инфраструктура храма может предусматривать подключение телевизионного оборудования, систем записи, трансляционных комплексов и других внешних источников.
В современных зданиях подобные архитектурные решения встречаются значительно реже, поэтому при необходимости приходится использовать профессиональное звуковое оборудование: микрофоны, акустические системы, цифровые микшерные пульты, процессоры обработки сигнала и средства подавления акустической обратной связи.
Необходимость полноценной системы звукоусиления особенно возрастает при большой площади и высоте помещения, значительном количестве прихожан, сложной геометрии зала или невозможности изменить естественную акустику.
Отдельной задачей становится трансляция служб. Современная мультимедийная инфраструктура храма может предусматривать подключение телевизионного оборудования, систем записи, трансляционных комплексов и других внешних источников.

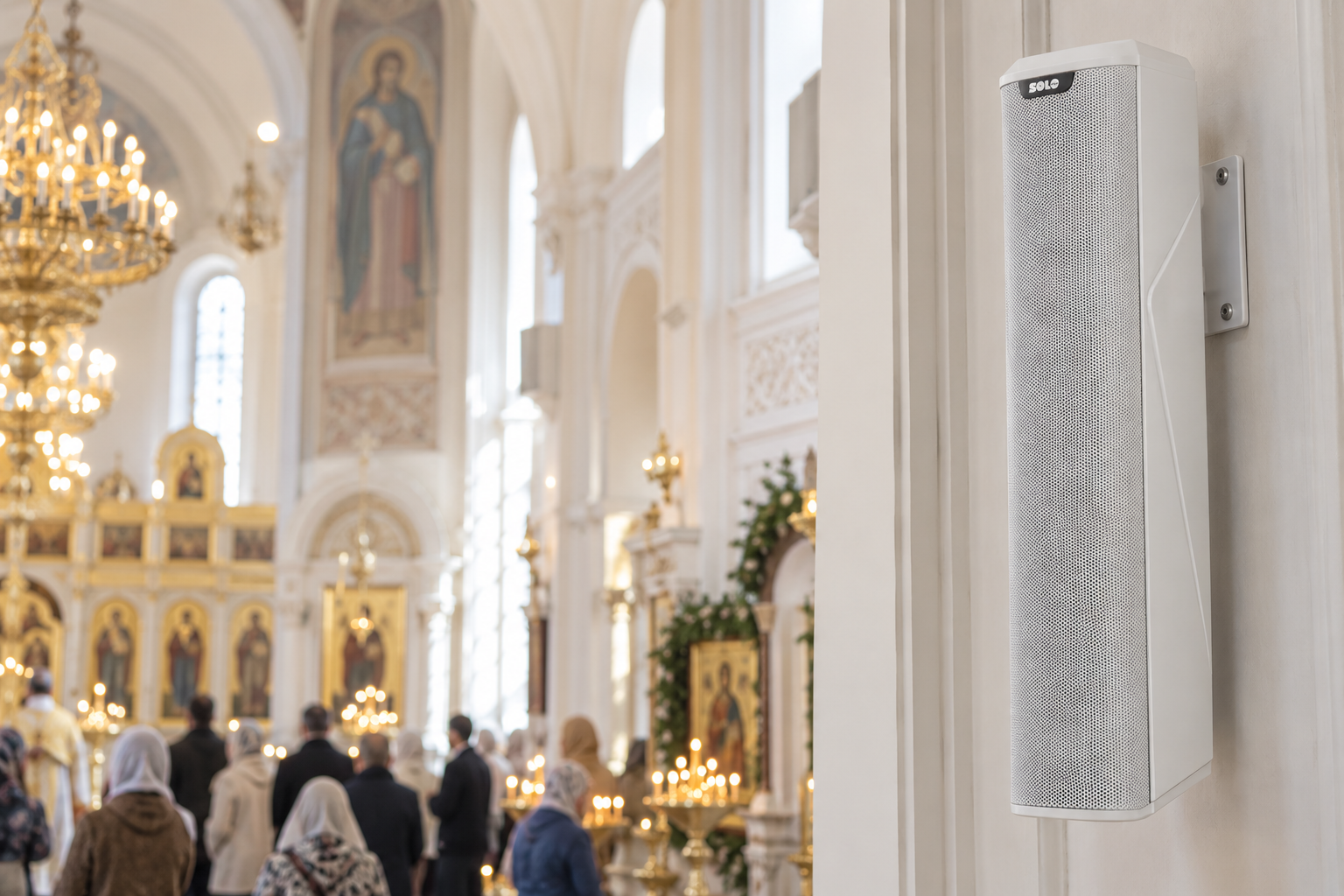

Звуковые колонны как основной тип акустической системы для храма
Для речевого озвучивания храмов звуковые колонны являются одним из наиболее рациональных решений.

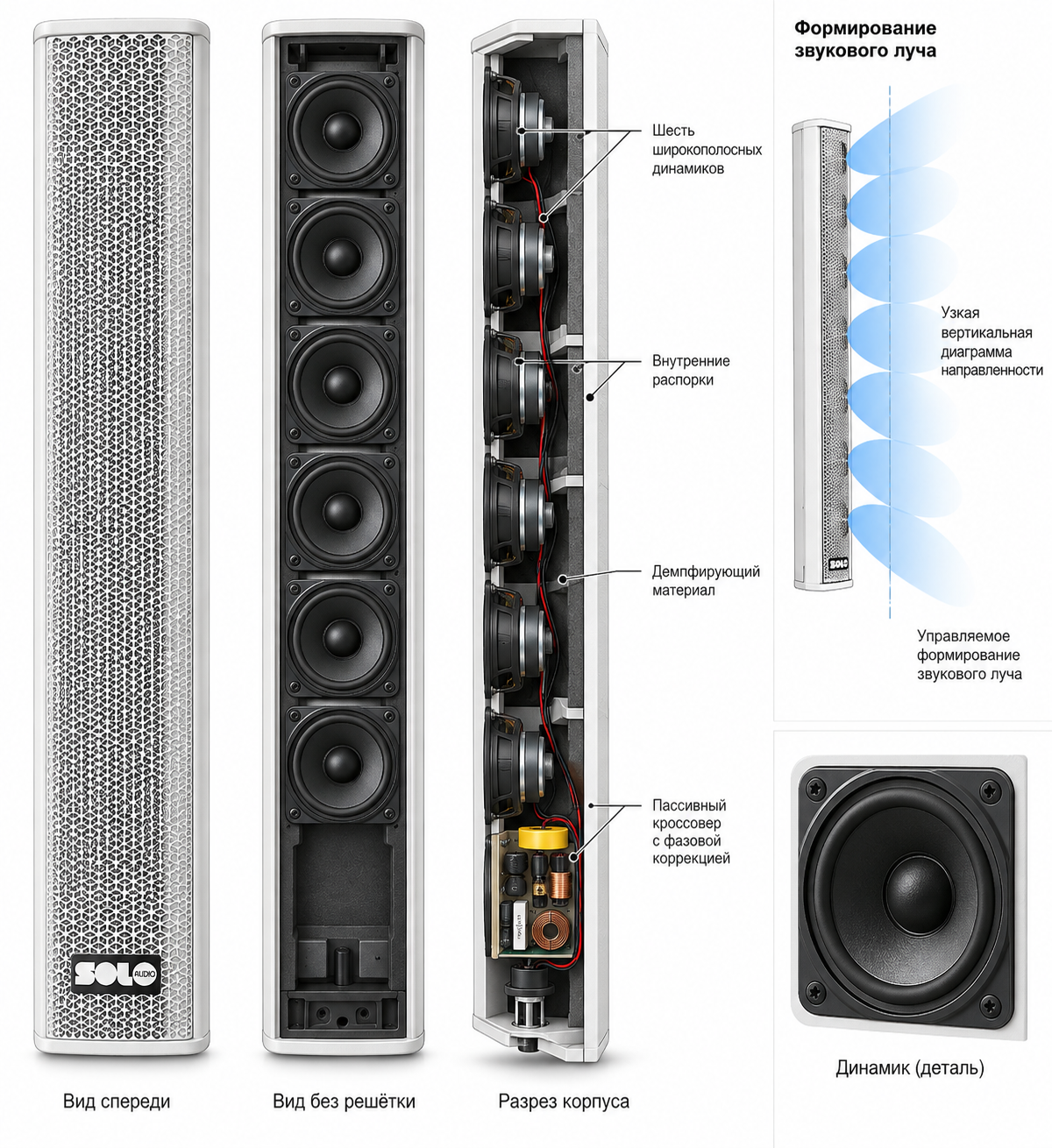

Конструктивно такая система представляет собой вытянутый вертикальный корпус, внутри которого установлено несколько излучателей. Совместная работа динамиков позволяет сформировать более контролируемую диаграмму направленности.
Конструктивно такая система представляет собой вытянутый вертикальный корпус, внутри которого установлено несколько излучателей. Совместная работа динамиков позволяет сформировать более контролируемую диаграмму направленности.
Основные преимущества колонных акустических систем в храме:
Контроль вертикального раскрытия
Уменьшается количество энергии, попадающей на потолки и своды. Это особенно важно в помещениях с продолжительным временем реверберации.
Широкое покрытие по горизонтали
Одна правильно подобранная колонна способна охватывать значительную часть прихожан по ширине, сохраняя при этом более узкое вертикальное раскрытие.
Высокая разборчивость речи
При грамотном проектировании возрастает доля прямого звука относительно реверберационного поля.
Равномерность звукового давления
Колонный источник зачастую обеспечивает более плавное изменение уровня звука с расстоянием в рабочей зоне, чем компактный точечный громкоговоритель.
Минимальное визуальное вмешательство
Узкие вертикальные корпуса проще интегрировать в архитектуру храма, закрепив их на колоннах, стенах или других конструктивных элементах.
Уменьшается количество энергии, попадающей на потолки и своды. Это особенно важно в помещениях с продолжительным временем реверберации.
Широкое покрытие по горизонтали
Одна правильно подобранная колонна способна охватывать значительную часть прихожан по ширине, сохраняя при этом более узкое вертикальное раскрытие.
Высокая разборчивость речи
При грамотном проектировании возрастает доля прямого звука относительно реверберационного поля.
Равномерность звукового давления
Колонный источник зачастую обеспечивает более плавное изменение уровня звука с расстоянием в рабочей зоне, чем компактный точечный громкоговоритель.
Минимальное визуальное вмешательство
Узкие вертикальные корпуса проще интегрировать в архитектуру храма, закрепив их на колоннах, стенах или других конструктивных элементах.
При подборе колонной акустики для храма следует анализировать не отдельный параметр, а их совокупность:
Диаграмма направленности
Один из главных параметров. Для реверберационного помещения особенно важен вертикальный угол раскрытия. При этом горизонтальная диаграмма должна соответствовать ширине обслуживаемого сектора.
Максимальный уровень звукового давления
Колонна должна обеспечивать необходимый SPL во всей зоне прихожан с достаточным запасом, но чрезмерная мощность сама по себе преимуществом не является.
Чувствительность
Для пассивной акустической системы чувствительность определяет, какой уровень звукового давления можно получить при заданной электрической мощности.
Рабочий частотный диапазон
Для речи наиболее важно корректное воспроизведение среднечастотного диапазона. Именно в нём находится значительная часть информации, определяющей разборчивость согласных и узнаваемость речи.
Количество и диаметр излучателей
Эти параметры влияют на длину акустического массива, его направленность, потенциальный SPL и нижнюю границу рабочего диапазона.
Импеданс и схема подключения
При проектировании пассивных систем необходимо учитывать сопротивление громкоговорителей и допустимую нагрузку усилителя. В распределённых системах обычно используются трансляционные линии 70/100 Вольт, почему – мы подробно объяснили в этой статье.
Возможности DSP
Для активных и управляемых массивов важны эквализация, задержка, лимитирование, маршрутизация и управление диаграммой направленности.
Эстетика и цвет корпуса
В храмовом интерьере это не второстепенный вопрос. Акустическая система должна максимально органично вписываться в архитектуру и по возможности не отвлекать внимание от пространства богослужения.
Диаграмма направленности
Один из главных параметров. Для реверберационного помещения особенно важен вертикальный угол раскрытия. При этом горизонтальная диаграмма должна соответствовать ширине обслуживаемого сектора.
Максимальный уровень звукового давления
Колонна должна обеспечивать необходимый SPL во всей зоне прихожан с достаточным запасом, но чрезмерная мощность сама по себе преимуществом не является.
Чувствительность
Для пассивной акустической системы чувствительность определяет, какой уровень звукового давления можно получить при заданной электрической мощности.
Рабочий частотный диапазон
Для речи наиболее важно корректное воспроизведение среднечастотного диапазона. Именно в нём находится значительная часть информации, определяющей разборчивость согласных и узнаваемость речи.
Количество и диаметр излучателей
Эти параметры влияют на длину акустического массива, его направленность, потенциальный SPL и нижнюю границу рабочего диапазона.
Импеданс и схема подключения
При проектировании пассивных систем необходимо учитывать сопротивление громкоговорителей и допустимую нагрузку усилителя. В распределённых системах обычно используются трансляционные линии 70/100 Вольт, почему – мы подробно объяснили в этой статье.
Возможности DSP
Для активных и управляемых массивов важны эквализация, задержка, лимитирование, маршрутизация и управление диаграммой направленности.
Эстетика и цвет корпуса
В храмовом интерьере это не второстепенный вопрос. Акустическая система должна максимально органично вписываться в архитектуру и по возможности не отвлекать внимание от пространства богослужения.
Пассивная звуковая колонна представляет собой акустическую систему без встроенного усилителя. Например, SA-AC404-B. Она подключается к внешнему усилителю мощности. Такой вариант отличается простой конструкцией и удобен там, где оборудование для обработки и усиления звука можно централизованно разместить в аппаратной.
Почему одной пары громкоговорителей часто недостаточно
В высоко реверберационных помещениях попытка покрыть всё пространство одной мощной парой акустических систем нередко приводит к обратному результату: ближайшим слушателям становится слишком громко, а в удалённых зонах разборчивость остаётся недостаточной.
Поэтому более эффективным может быть распределённое озвучивание.

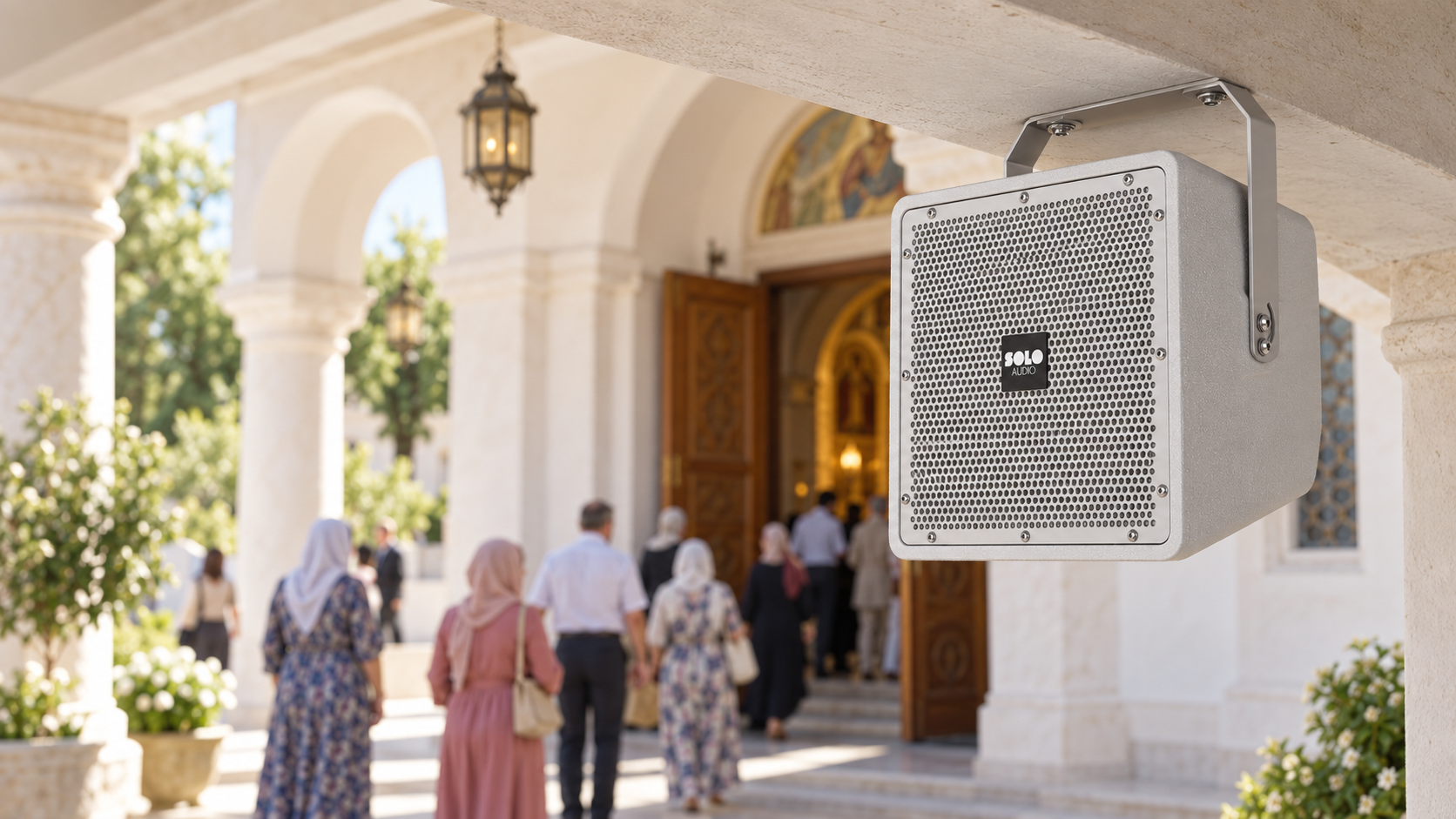

Основные колонные системы обслуживают центральную часть помещения, а дополнительные компактные громкоговорители используются:
При этом дополнительные системы должны работать с правильно рассчитанной временной задержкой. Если звук от ближайшего громкоговорителя и от основной системы приходит к слушателю с заметной временной разницей, возникает эффект эха или снижается разборчивость.
Поэтому задержки, уровни и частотные характеристики каждого участка системы настраиваются в DSP.
Поэтому более эффективным может быть распределённое озвучивание.
Основные колонные системы обслуживают центральную часть помещения, а дополнительные компактные громкоговорители используются:
- в боковых нефах;
- за массивными колоннами;
- в притворах;
- в удалённых участках храма;
- в помещениях с ограниченной акустической связью с основным пространством.
При этом дополнительные системы должны работать с правильно рассчитанной временной задержкой. Если звук от ближайшего громкоговорителя и от основной системы приходит к слушателю с заметной временной разницей, возникает эффект эха или снижается разборчивость.
Поэтому задержки, уровни и частотные характеристики каждого участка системы настраиваются в DSP.
Роль цифрового микшерного пульта и DSP
В храмовой системе современный цифровой микшер выполняет значительно больше функций, чем обычное суммирование микрофонных сигналов.
DSP может использоваться для:
Использование цифровой аппаратуры особенно важно в системах с несколькими микрофонами и распределёнными громкоговорителями.
DSP может использоваться для:
- эквализации микрофонов;
- фильтрации низкочастотных шумов;
- динамической обработки;
- настройки задержек;
- маршрутизации сигнала;
- управления несколькими акустическими зонами;
- лимитирования;
- подавления акустической обратной связи.
- Интеграции с СОУЭ (системой оповещения и управления эвакуацией)
Использование цифровой аппаратуры особенно важно в системах с несколькими микрофонами и распределёнными громкоговорителями.
В ассортименте Soloaudio представлены цифровые процессоры для обработки звука под разные задачи. Модели различаются количеством каналов, надстройками, типами подключений и возможностями обработки.
Акустическая обратная связь
В храме эта проблема особенно актуальна из-за высокого уровня отражённого звука.
Если микрофон принимает слишком большую долю сигнала от акустической системы, возникает замкнутый электроакустический контур. При достаточном усилении система начинает самовозбуждаться - появляется характерный свист или гул.
Для увеличения запаса до обратной связи необходимо одновременно учитывать:
Именно поэтому направленная колонная система зачастую оказывается предпочтительнее обычного широкополосного громкоговорителя: она позволяет точнее ограничить сектор, в который излучается акустическая энергия.
Если микрофон принимает слишком большую долю сигнала от акустической системы, возникает замкнутый электроакустический контур. При достаточном усилении система начинает самовозбуждаться - появляется характерный свист или гул.
Для увеличения запаса до обратной связи необходимо одновременно учитывать:
- расположение микрофонов;
- направление акустических систем;
- диаграмму направленности микрофонов;
- расстояние между микрофоном и громкоговорителем;
- уровни усиления;
- эквализацию;
- акустику помещения.
Именно поэтому направленная колонная система зачастую оказывается предпочтительнее обычного широкополосного громкоговорителя: она позволяет точнее ограничить сектор, в который излучается акустическая энергия.
Нужен ли в храме сабвуфер
В большинстве богослужений основным источником звука является человеческий голос, поэтому система не обязана воспроизводить экстремально низкие частоты. Основной «контент» в храме - это речь, и мощные низкочастотные системы в типичной конфигурации не являются приоритетом.
Однако это не означает, что сабвуфер принципиально недопустим.
Он может потребоваться, если храм используется также для:
В таком случае сабвуфер должен рассматриваться как отдельная часть проекта, а его уровень и частотный диапазон необходимо настраивать так, чтобы низкочастотная энергия не усиливала гулкость помещения.
Однако это не означает, что сабвуфер принципиально недопустим.
Он может потребоваться, если храм используется также для:
- концертов духовной музыки;
- хоровых программ с инструментальным сопровождением;
- мультимедийных мероприятий;
- воспроизведения фонограмм;
- специальных общественных мероприятий.
В таком случае сабвуфер должен рассматриваться как отдельная часть проекта, а его уровень и частотный диапазон необходимо настраивать так, чтобы низкочастотная энергия не усиливала гулкость помещения.
Профессиональное оборудование для звука в храме
Оборудование Soloaudio может использоваться при проектировании систем различного масштаба - от компактных речевых комплексов до сложных распределённых систем звукоусиления.
Однако при проектировании корректнее начинать не с выбора бренда, а с инженерной задачи.
Сначала определяются:
И только после этого подбираются конкретные модели акустических систем, усилителей, микрофонов и процессорного оборудования.
Однако при проектировании корректнее начинать не с выбора бренда, а с инженерной задачи.
Сначала определяются:
- требуемые зоны покрытия;
- параметры помещения;
- время реверберации;
- необходимая разборчивость речи;
- места возможного размещения оборудования;
- ограничения архитектуры и интерьера;
- уровень звукового давления;
- конфигурация DSP и усиления;
- необходимость резервирования и трансляции.
И только после этого подбираются конкретные модели акустических систем, усилителей, микрофонов и процессорного оборудования.
Заключение
Создание акустического проекта храма - одна из наиболее сложных и интересных задач в профессиональной электроакустике. Здесь недостаточно просто подобрать мощные громкоговорители и установить их в удобных местах. Необходимо учитывать архитектурную акустику, реверберацию, направленность каждого источника, разборчивость речи, расположение микрофонов, акустическую обратную связь и визуальную интеграцию оборудования.
Для большинства храмовых помещений одним из наиболее эффективных инструментов становятся звуковые колонны и колонные массивы. Их главное преимущество заключается не в высокой мощности, а в возможности более точно управлять распространением звуковой энергии: направлять её на прихожан и по возможности не возбуждать своды, купола и другие отражающие поверхности.
При этом даже правильно выбранная звуковая колонна не гарантирует хороший результат без предварительного расчёта. Профессиональная система должна рассматриваться как единый комплекс: микрофоны, микшер и DSP, усилители, акустические системы, линии передачи сигнала и электропитание, монтажные решения и последующая настройка.
Для большинства храмовых помещений одним из наиболее эффективных инструментов становятся звуковые колонны и колонные массивы. Их главное преимущество заключается не в высокой мощности, а в возможности более точно управлять распространением звуковой энергии: направлять её на прихожан и по возможности не возбуждать своды, купола и другие отражающие поверхности.
При этом даже правильно выбранная звуковая колонна не гарантирует хороший результат без предварительного расчёта. Профессиональная система должна рассматриваться как единый комплекс: микрофоны, микшер и DSP, усилители, акустические системы, линии передачи сигнала и электропитание, монтажные решения и последующая настройка.
